И255-2201010

Бюджет: 7 392 руб RUB

Цену на бюджетную комплектацию уточняйте по контактным телефонам

Артикул: 434.И255-2201010

Технические характеристики

Момент Мд, Н•м: 5500
Момент Мр, Н•м: 8500
Угол поворота шарнира-1, °: 17
Угол поворота шарнира-2, °: 17
Минимальная длина, мм: 622
Рабочий ход, мм: 72
Масса вала, кг: 30
Труба, мм: Внутренний диаметр и толщина стенки трубы 82х3,5 мм
Крестовина: 5320-2205025, 53205-2201025 (50х135мм)
Фланец: И256-2201049 (круглый), 8отв х14,1мм х155,5мм х180мм

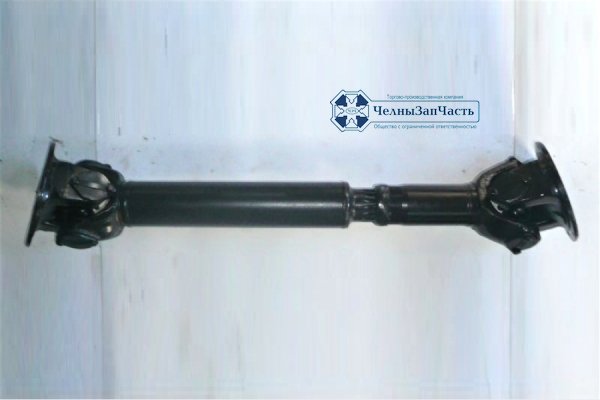

И255-2201010

Описание карданного вала И255-2201010

Особенности производства

  • Фланцы карданных валов с торцевыми цлицами изготовлены по евростандарту (шлицевое соединение под углом 70°) из стали марки 45 с последующим улучшением.
  • Крестовины карданных валов изготовлены методом штамповки из стали 20Х с последующей цементацией и закалкой.
  • Вилка скользящая и вилка приварная изготовлены методом штамповки из Стали 40Х с последующим улучшением.
  • Труба карданного вала: специальная карданная бесшовная труба по ГОСТ 8734-35.
  • Втулка шлицевая изготовлена из стали 40Х с последующим улучшением.
  • Шлицевое сопряжение вилки и втулки шлицевой – эвольвента.
  • Дополнительно шлицевая втулка покрыта специальным полиамидным покрытием, обеспечивающим износостойкость.
  • Шлицевое соединение дополнительно закрыто защитной трубой с силиконовыми пылесъёмниками.
  • Подшипники крестовин имеют на торцах пластиковые вставки, что исключает «приварку» к ним непосредственно крестовины.
  • Доступ для смазки шлицевого соединения и подшипников крестовин обеспечивается через пресс-масленки.
  • Сборка крестовин в вилку и фланец производится на специальном оборудовании, исключающем задиры и деформацию, с применением селективного метода (подбор стопорных колец в каждом случае индивидуален)

  • Производство и продажа карданных валов и крестовин ТПК ЧелныЗапЧасть, Набережные Челны

    Технические характеристики

    Момент Мд, Н•м: 5500
    Момент Мр, Н•м: 8500
    Угол поворота шарнира-1, °: 17
    Угол поворота шарнира-2, °: 17
    Минимальная длина, мм: 622
    Рабочий ход, мм: 72
    Масса вала, кг: 30
    Труба, мм: Внутренний диаметр и толщина стенки трубы 82х3,5 мм
    Крестовина: 5320-2205025, 53205-2201025 (50х135мм)
    Фланец: И256-2201049 (круглый), 8отв х14,1мм х155,5мм х180мм
